功能特点
1.兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，支持1485Mb/s和270Mb/s速率
2.1路双向RS485接口，采用凤凰端子接口，最高支持115.2Kb/s波特率
3.1路百兆以太网，RJ45接口。
4.支持1080P@30,25,24, 、1080I@60,50,、720P@60,50,30,25,等多种视频格式。
5.输入具有电缆均衡功能，可补偿电缆传输的损耗
6.内置ESD和浪涌保护电路，能有效防止静电和雷击损坏
7.提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示
技术参数
|
■ 光纤接口
|
|
物理接口
|
FC/SC(可选)
|
|
光纤种类
|
单模/多模、单纤/双纤(可选)
|
|
工作波长
|
1310nm、1550nm
|
|
传输距离
|
0～100Km(可选)
|
|
■ HD/SD-SDI串行数字视频接口
|
|
物理接口
|
BNC
|
|
接口标准
|
MPTE259M、292M、344M、424M
|
|
|
ITU R BT.601，ITU R BT.1120
|
|
串行数字视频输入/输出阻抗
|
75Ω非平衡接口
|
|
串行数字视频输入/输出电压
|
典型峰-峰值800mVp-p,600～1000mVp-p
|
|
支持视频格式
|
单链路3G-SDI，HD-SDI，SD-SDI
|
|
支持串行速率
|
143Mbps～270Mbps
|
|
视频编码位宽
|
8bit或10bit自动
|
|
返回损耗
|
≤-15dB@5MHz～1.5GHz，-10dB@1.5GHz～3GHz
|
|
重定时
|
自动定时，自动识别各种速率
|
|
耦合方式
|
交流耦合
|
|
均衡方式
|
≤140meters of Belden 1694A at
1.485Gbps
|
|
|
≤400meters of Belden 1694A at270Gbps
|
|
最大校准抖动（100KHz～2.97Gbps）
|
≤0.2UI
|
|
最大定时抖动（100KHz～2.97Gbps）
|
≤0.2UI
|
|
嵌入音频、辅助空间、EDH数据
|
透明支持
|
|
■ EDH数据
|
|
信噪比（加权）
|
≥70dB
|
|
■ 数据接口
|
|
物理接口
|
工业标准接线端子(也可配置DB9/DB25等接口)
|
|
接口类型
|
RS232、RS422、RS422
|
|
速率
|
≤115.2Kbps
|
|
误码率
|
≤10-9
|
|
■ 音频参数
|
|
|
物理接口
|
3.5音频孔
|
|
阻抗
|
600Ω
|
|
量化等级（数码位宽）
|
20位
|
|
采样频率
|
48KHz
|
|
音频输入输出电压
|
2VP-P（峰峰值）
|
|
音频带宽
|
20Hz~20KHz
|
|
音频信噪比(加权)
|
S/N≥85dB
|
|
■ 网络参数
|
|
物理接口
|
RJ45
|
|
帧长
|
最小帧长64字节，最大帧长1552/1536字节
|
|
工作模式
|
支持自协商，强制模式。缺省自协商模式
|
|
速率
|
10/100Mb/s
|
|
双工
|
半/全双工
|
|
流量控制
|
缺省配置：打开
|
|
标准
|
IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T
|

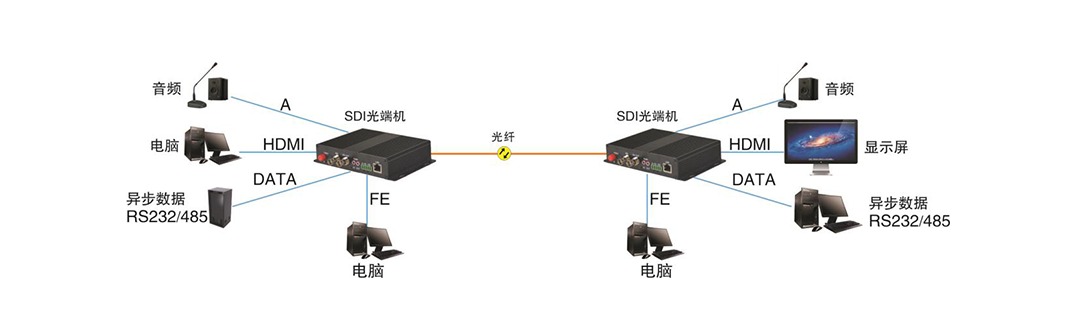

典型应用
