4K高清光端机(多路） |
4K高清视频光端机实现同时传输HDMI+音频+以太网+数据+语音+开关量等多种业务。该系列光端机是本公司自主研发，采用全数字、无压缩、高清、无失真光纤传输。ZYT-GAN-HDMI04K高清视频光端机除传输串行数字视频信号外，还可同步传输模拟复合视频、模拟立体声和数字立体音频、双向RS-232/485数据、10/100M以太网、电话、开关量等信号。。
高性能4K 超高清光端机使用单芯光纤可以远距离传输HDMI高分辨率的视频信号， 该系列光端机支持HDMI ，分辨率达到4K (4096x2160 / 30p)。
广泛应用于高速公路监控、平安城市监控、城市智能交通监控、军队安全监控、电力安全监控系统、水利安全监控、大型石油安全监控、厂矿企业安防监控等领域。
|
|
|
|
|
功能特点
※ 采用自主研发实时直传技术
※ 支持HDMI V1.4
※ 支持分辨率1920x1080/60p,3840x2160/30p,
4096x2160/30p
※ 支持3840*2160/30P 24 bits/pixel 色深
※ 单路视频总带宽达10.2 Gbps
※ 不支持HDCP、不支持CEC
※ 支持EDID 学习功能，能够匹配各种显示模式
※ 支持3D TV 透传
※ 支持双向视频、支持以太网、电话、数据等业务
※ 支持内嵌音频、外置音频
※ 产品尺寸：19英寸1U机架式
应用范围
※ 数字标牌
※ LED 户外显示屏
※ 医疗影像设备
※ 机场航班信息显示系统
※ 视频会议设备
※ 工业、交通远程监控、军事指挥控制系统
※ LCD、投影机、等离子显示器连接
※ 大型电视幕墙系统
※ 电视台
※ 多媒体家庭影院
性能指标
|
性能
|
|
协议
|
HDMI V1.4
|
|
最大像素时钟
|
340 MHz
|
|
最大单通道视频比特率
|
3.40 Gbps
|
|
支持色深
|
24-bit
|
|
支持分辨率
|
1920x1080/60p,3840x2160/30p,
4096x2160/30p,
|
|
|
|
|
连接
|
|
|
HDMI 输入/输出
|
1x HDMI 24+5 母座
|
|
光接口
|
1x SFP+ 端口，（可选配FC）多路视频输出的光口为FC口
|
|
|
|
|
机械结构
|
|
材质
|
高强度铝合金外壳
|
|
尺寸 (L
x W x H)
|
482mm x 330 mm x 44 mm
|
|
|
|
|
环境要求
|
|
|
工作温度
|
0° to +50° C
|
|
存储温度
|
-40° to +85° C
|
|
工作湿度
|
5% to 80% (非冷凝)
|
|
存储湿度
|
5% to 95% (非冷凝)
|
|
电源要求
|
|
|
外置电源适配器
|
输入:
100-240VAC / 50-60Hz 0.2A
|
|
功耗
|
25 W
|
产品配置
|
接口类型
|
描述
|
|
视频接口
|
1～4,4K HDMI（可做2路双向）
|
|
异步数据接口
|
1～2,RS485/RS232工业级接线端子
|
|
电话接口
|
1～4，RJ45
|
|
以太网接口
|
1，RJ45（100M）
|
|
音频接口
|
1～8,RCA（可4路双向音频）
|
|
选配接口
|
网管/开关量/电话/磁石/EM/热线等
|

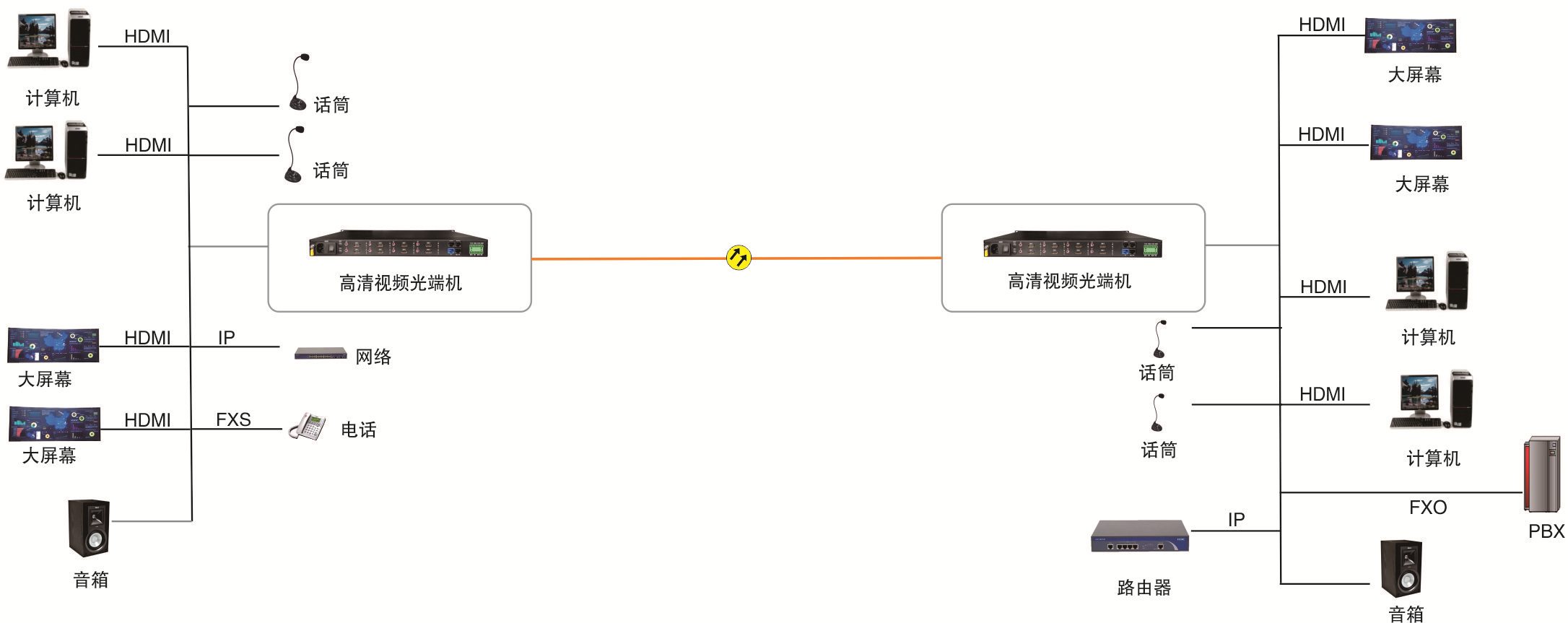

应用方案
